Name: LDZ Crawler Filtre à ceinture de pression sous vide
Brand: QINGDAO HESHENG INTELLIGENT ENVIRONMENTAL PROTECTION EQUIPMENT CO., LTD.

Introduction de l'équipement

L'asducteur de pression de vide de la courroie de chenille est composé de la courroie de chenille, de la courroie en caoutchouc, de la boîte à vide, du rouleur, des partisans de la ceinture, de la trémie d'alimentation, du dispositif correcteur de tissu d'aspiration. Dispositif de drainage, dispositif de nettoyage de tissu, oler soueeze. Cadres, etc. iT'C'est un équipement de séparation solide-liquide efficace qui utilise avec succès la gravité du lisier, le vide, le pressage de tissu couplé et la compression du rouleau.

Nous contacter

Vidéos de LDZ Crawler Filtre à ceinture de pression sous vide

LDZ Crawler Filtre de ceinture de pression sous vide 1

Spécifications du filtre de ceinture de pression sous vide LDZ Crawler

Exemple: LDZ20(6)/2000

Couverture de ceinture en L et serrement

D-Ceinture

Z-Aspirateur

20-zone de filtration 20 que

(6) -couverture et zone de compression 6 que vous pouvez

2000-largeur valide 2m

Modèle	Puissance de l'hôte (KW)	Longueur du cadre (mm)	Largeur du cadre (mm)	Hauteur du cadre (mm)	Poids (T)	Consommation de vide (m³/min)
LDZ7.5(2.5)/1000	3.7	11500	1600	2000	8	20
LDZ10(2.5)/1000	3.7	14000			10	25
LDZ12.5(2.5)/1000	5.5	16500			11	28
LDZ15(2.5)/1000	7.5	19000			12	35
LDZ9.75(4)/1300	7.5	11500	1900	2100	12	25
LDZ13(4)/1300	7.5	14000			13	30
LDZ16.25(4)/1300	11	16500			14	35
LDZ19.5(4)/1300	11	19000			15	40
LDZ22.75(4)/1300	15	21500			16	45
LDZ20(6)/2000	11	14100	2700	2100	16	50
LDZ25(6)/2000	11	16600			18	60
LDZ30(6)/2000	15	19100			20	70
LDZ35(6)/2000	15	21600			22	80
LDZ40(6)/2000	18.5	24100			24	90
LDZ31.25(8)/2500	15	16600			22	70
LDZ37.5(8)/2500	15	19100			25	80
LDZ43.75(8)/2500	18.5	21600			28	90
LDZ50(10)/2500	22	24100			31	110
LDZ59.25(10)/2500	22	26600			34	120
LDZ45(10)/3000	18.5	19100	3700	2200	30	100
LDZ52.5(10)/3000	18.5	21600			34	110
LDZ60(10)/3000	22	24100			38	130
LDZ67.5(10)/3000	30	26600			42	140
LDZ75(10)/3000	37	29100			47	160
LDZ80(16)/4000	37	24100			55	170
LDZ90(16)/4000	37	26600			66	200
LDZ100(16)/4000	45	29100			76	210
LDZ110(16)/4000	45	31600			84	220
LDZ120(16)/4000	55	34100			90	250
LDZ108(16)/4500	55	28200	5300	2600	90	220
LDZ121.5(16)/4500	55	31200			100	250
LDZ135(18)/4500	75	34200			110	380
LDZ148.5(18)/4500	75	37200			120	320

Caractéristiques du filtre de ceinture de pression sous vide LDZ Crawler

Haut degré d'automatisation, il peut compléter en continu les fonctions d'alimentation en lisier, de déshydratation sous vide, de compression, de lavage de tissu filtrant, etc., avec une efficacité de production extrêmement élevée.
Combinant filtre à bande sous vide, filtre de presse à bande et filtre de presse (il peut être appelé une plaque continue et un cadre filtre presse) trois en un, maximum pour éliminer l'eau.
Structure raisonnable, faible taux de défaillance de l'équipement, facile à entretenir.

Structure et principes de travail:

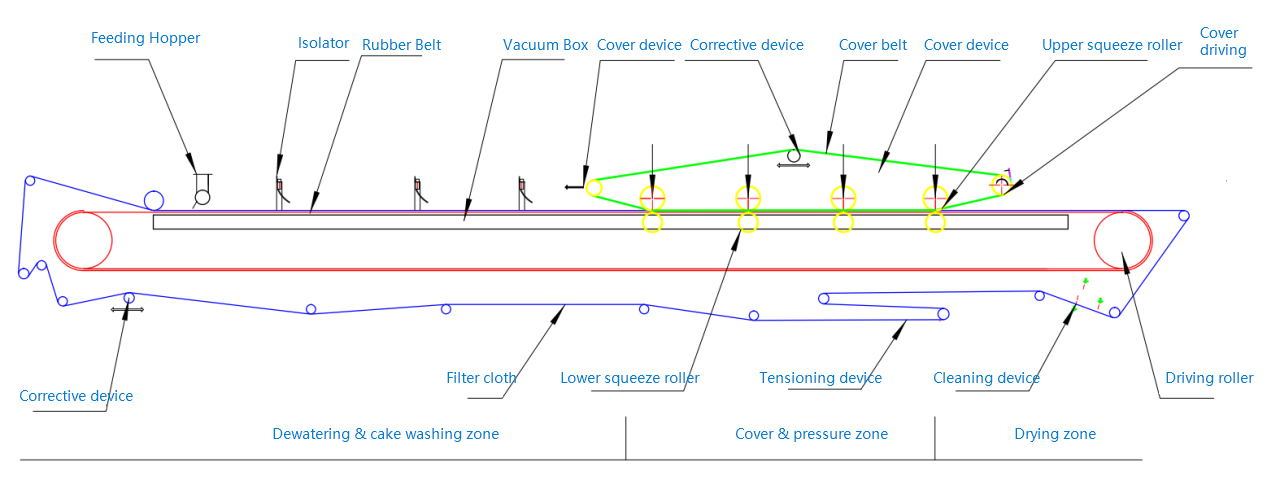

Structure:

Le filtre sous pression de la courroie de chenilles se compose de dispositif de couverture de courroie de chenille, de ceinture en caoutchouc, de boîte à vide, de rouleau d'entraînement, de supports de ceinture, de trémie d'alimentation, de dispositif correcteur de tissu filtrant, de dispositif d'entraînement, dispositif de nettoyage de tissu, compression de rouleau, cadres, Etc. C'est un équipement de séparation solide-liquide efficace qui utilise pleinement la gravité du lisier, le vide, le pressage de tissu couplé et la compression du rouleau.

Principes de travail:

Comme indiqué, la courroie annulaire en caoutchouc est entraînée par un moteur réducteur fonctionnant en continu, et le tissu filtrant qui est posé sur la courroie en caoutchouc fonctionne avec lui de manière synchrone. Le contact de la courroie en caoutchouc avec la table coulissante de la boîte à vide (il y a une courroie annulaire de friction entre la boîte à vide et la courroie en caoutchouc, et de l'eau y est introduite pour former un joint d'eau), lorsque la boîte à vide est connectée au système de vide, la zone de vide est formée sur la courroie en caoutchouc, Le lisier est réparti uniformément sur le tissu filtrant par la trémie d'alimentation, car le vide existe, le filtrat pénètre dans le tissu filtrant et est recueilli par les rainures transversales sur la ceinture en caoutchouc et s'écoule dans la boîte à vide à travers les trous au centre de la ceinture en caoutchouc, Tandis que la partie solide est interceptée et devient un gâteau filtrant sur un tissu filtrant. Le filtrat dans la boîte à vide est évacué par séparateur air-liquide.

Lorsque la ceinture en caoutchouc se déplace, le gâteau pénètre dans la zone d'extraction du filtre, la zone de couverture et la zone de séchage à tour de rôle. Au niveau de la zone de couverture, le tissu filtrant supérieur et inférieur s'enroulent ensemble, formant une zone de vide poussé, tandis que les rouleaux qui se trouvent dans la zone de couverture et entraînés par des cylindres d'air pressant le gâteau avec une grande pression linéaire, retirer au maximum l'eau du gâteau. Dans la zone de séchage, le gâteau est déshydraté davantage, enfin, le gâteau se sépare avec la ceinture au niveau du rouleau de décharge du gâteau. Et le tissu filtrant renouvelé par le dispositif de nettoyage rentre dans la zone du filtre après avoir traversé un ensemble de rouleaux de support et de dispositif de correction.
