Filtre ultra-haute pression sous vide de ceinture DZG

Structure et principes de travail:

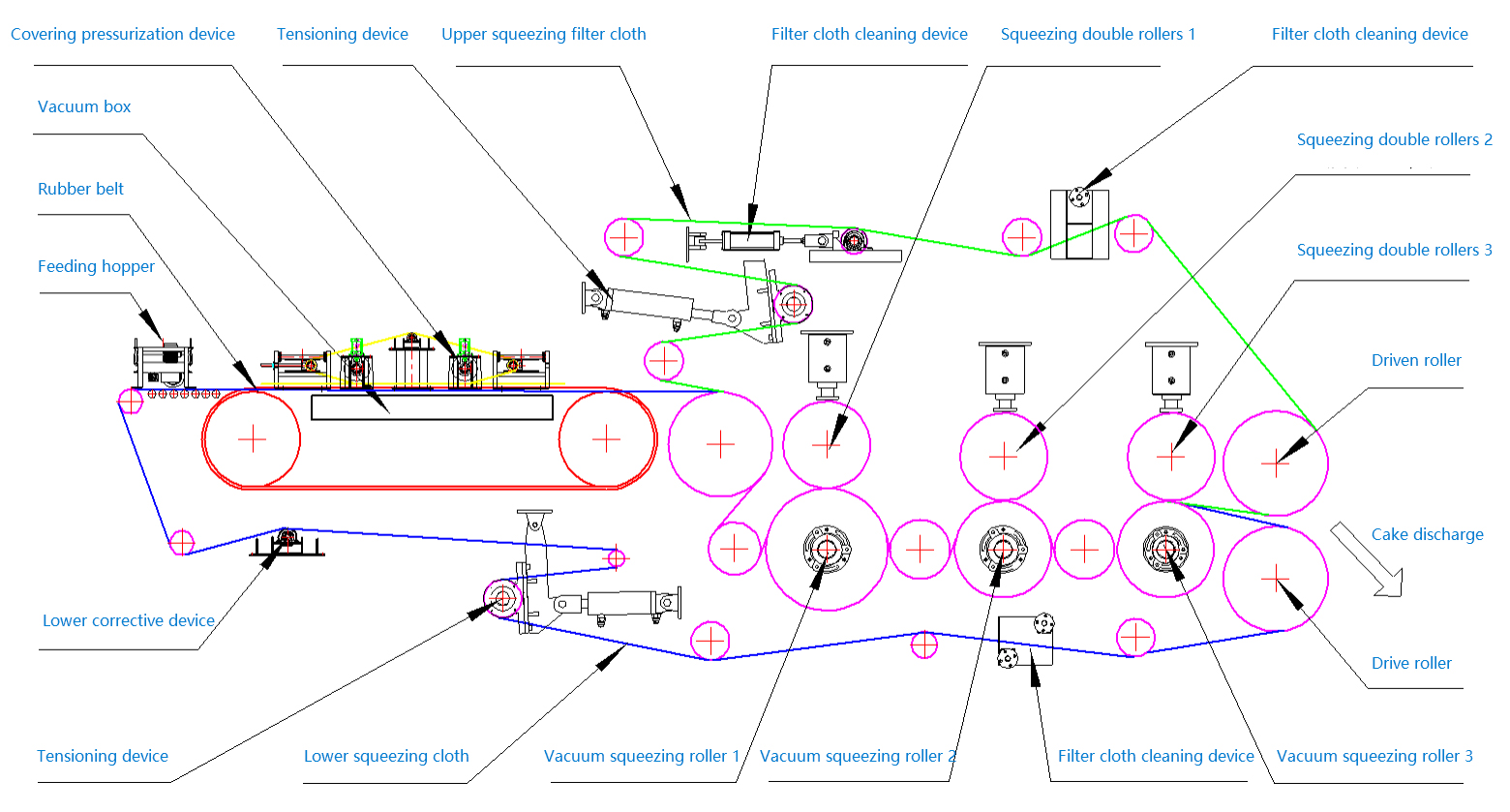

Structure:

La machine se compose d'une section de déshydratation sous pression recouverte de vide et d'une section de déshydratation par roulement à haute pression sous vide. La machine se compose de trémie d'alimentation, de courroie en caoutchouc, de boîte à vide, de dispositif de pressurisation de couverture, de dispositif de roulement élevé sous vide, de rouleaux d'entraînement et d'entraînement, de tissu filtrant, de dispositif de correction de déviation de tissu filtrant, dispositif de nettoyage de tissu filtrant, cadre et autres composants. Il utilise un tissu filtrant comme moyen de filtration pour utiliser pleinement l'aspiration sous vide et presser la déshydratation pour obtenir une séparation solide-liquide.

Principe de fonctionnement:

La courroie annulaire en caoutchouc entraînée par un moteur réducteur fonctionne en continu sur la boîte à vide, le tissu filtrant qui a été posé sur la courroie en caoutchouc fonctionne de manière synchrone avec la courroie en caoutchouc. La boue est uniformément répartie sur le tissu filtrant par la trémie d'alimentation. Lorsque la boîte à vide est connectée au système de vide, la zone de vide s'est formée sur la ceinture en caoutchouc, le filtrat pénètre dans le tissu filtrant et est recueilli par les rainures transversales de la courroie en caoutchouc et s'écoule dans la boîte à vide à travers les trous au centre de la ceinture en caoutchouc, Tandis que la partie solide est interceptée et forme du gâteau sur un tissu filtrant. Le gâteau filtrant avance avec le tissu filtrant et pénètre dans la zone sous pression couverte par la courroie de chenille. Sous la pression de plusieurs groupes de rouleaux de pression, l'eau est retirée du gâteau puis aspirée vers le réservoir de filtrat pour le déchargement, puis le gâteau enveloppé par le tissu filtrant supérieur et inférieur entre dans la section de déshydratation profonde sous vide et haute pression, Et continue d'être déshydraté sous la triple action de plusieurs ensembles de rouleaux de presse sous vide et de rouleaux couplés et d'aspiration sous vide pour éliminer l'humidité du gâteau. Enfin, le gâteau est déchargé par les dispositifs de décharge de tissu filtrant supérieur et inférieur, puis le tissu filtrant renouvelé après avoir traversé le dispositif de nettoyage, puis passe à travers les rouleaux de support, les rouleaux de redirection, dispositif correctif et rentre dans le cycle suivant.

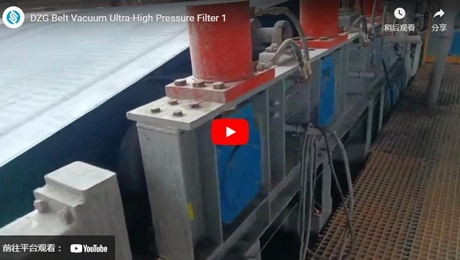

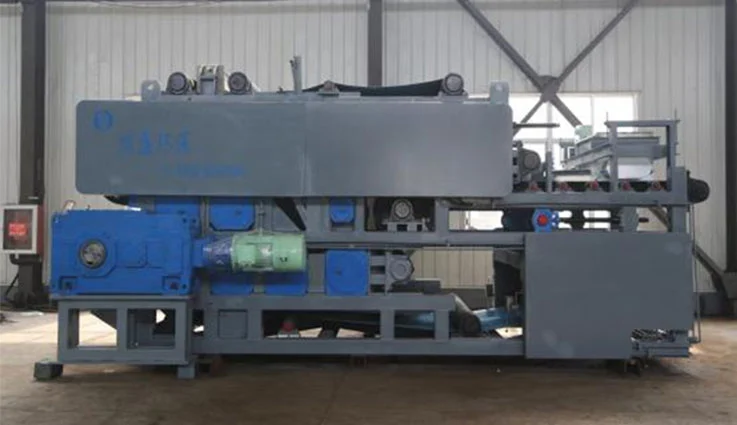

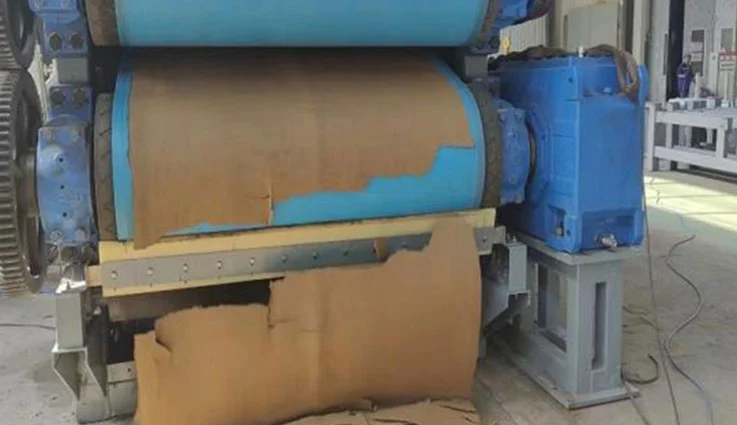

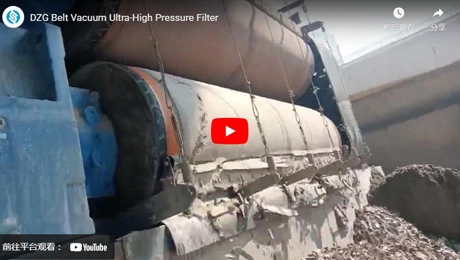

Utilisation du site de filtre ultra-haute pression sous vide de la ceinture DZG
