Filtre à pression à ceinture sous vide DUY

Structure et principes de travail:

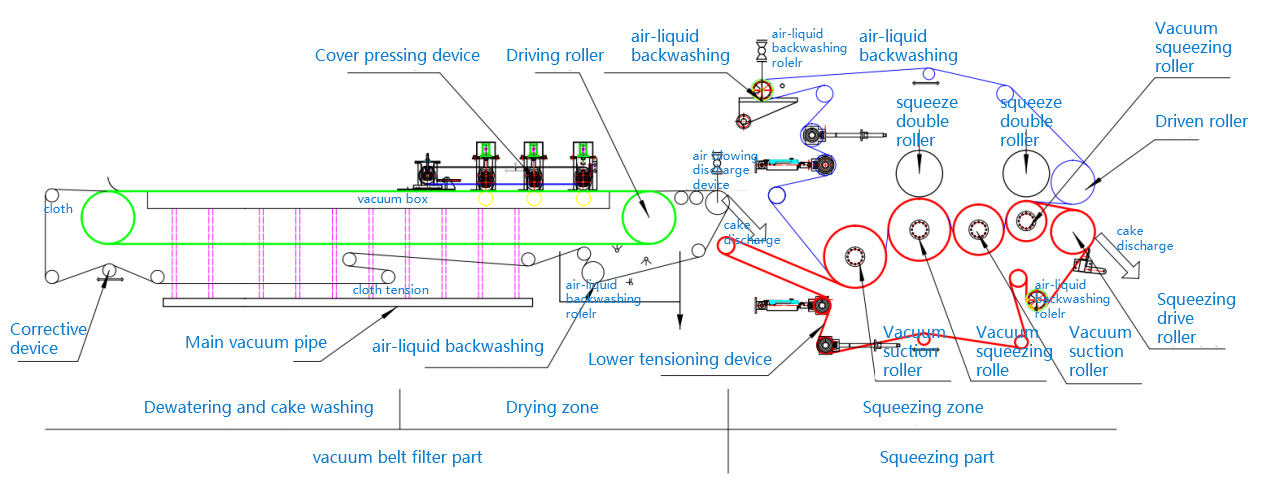

Structure:

L'équipement se compose d'une section de déshydratation sous vide de ceinture, d'une section de pressurisation couverte par courroie de chenilles et d'une section de compression. Il est composé de trémie d'alimentation, ceinture en caoutchouc, boîte à vide, dispositif de lavage de gâteau, dispositif de pressage de couverture de courroie de chenilles, dispositif de rouleau de presse à vide, dispositif de correction de tissu filtrant, dispositif d'entraînement, dispositif de nettoyage de tissu filtrant, cadres et autres composants. Il utilise un tissu filtrant comme filtre pour utiliser pleinement la gravité du lisier et l'aspiration sous vide pour obtenir l'effet de la séparation solide-liquide.

Principe de fonctionnement:

La courroie annulaire en caoutchouc est entraînée par un moteur réducteur qui fonctionne en continu sur la boîte à vide, et le tissu filtrant qui est posé sur la courroie en caoutchouc fonctionne avec elle de manière synchrone. La boue est uniformément répartie sur le tissu filtrant par la trémie d'alimentation. Lorsque la boîte à vide est connectée au système de vide, la zone de vide s'est formée sur la ceinture en caoutchouc, le filtrat pénètre dans le tissu filtrant et est recueilli par les rainures transversales de la courroie en caoutchouc et s'écoule dans la boîte à vide à travers les trous au centre de la ceinture en caoutchouc, Tandis que la partie solide est interceptée et devient gâteau sur un tissu filtrant. Le gâteau de filtre lavé avance avec le tissu filtrant et pénètre dans la zone sous pression couverte par la ceinture de chenilles, et continue d'être déshydraté sous la double action de la force de pression des rouleaux de pression et de la force d'aspiration du vide.

Une fois que le gâteau filtrant est entré dans la zone de pressage, le tissu filtrant est entraîné par le moteur réducteur continue de fonctionner de manière synchrone vers l'avant, le gâteau filtrant est enveloppé dans les chiffons filtrants supérieurs et inférieurs. Sous la triple action de la force de pressage et de cisaillement, de l'aspiration sous vide et de la force de roulement, retirer au maximum l'eau du gâteau, finalement le gâteau filtrant est évacué par les dispositifs de décharge supérieure et inférieure du rouleau d'entraînement de pressage. Une fois le gâteau retiré, le tissu filtrant est nettoyé et renouvelé par le dispositif de nettoyage de rinçage supérieur et inférieur, puis rentre dans la zone de filtration après avoir traversé un ensemble de rouleaux de support et de dispositif correcteur, puis entre dans le cycle de filtration suivant. V

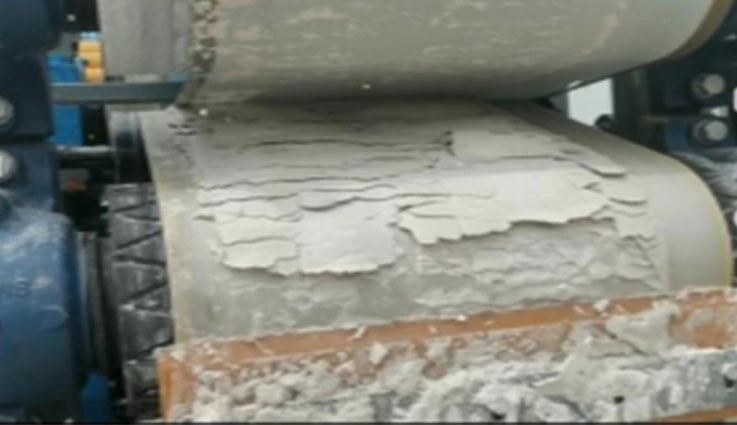

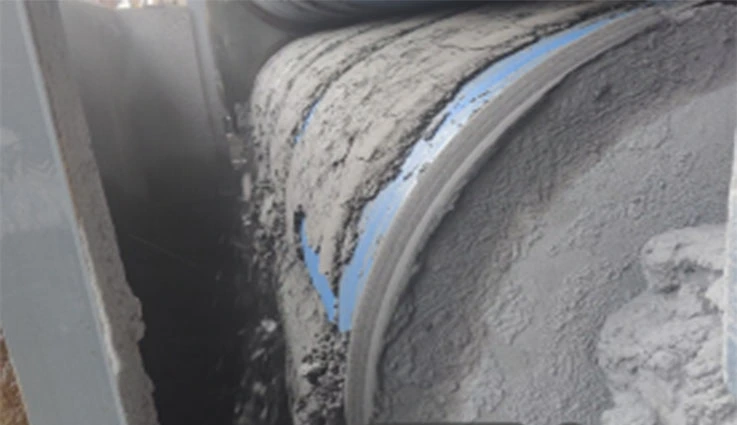

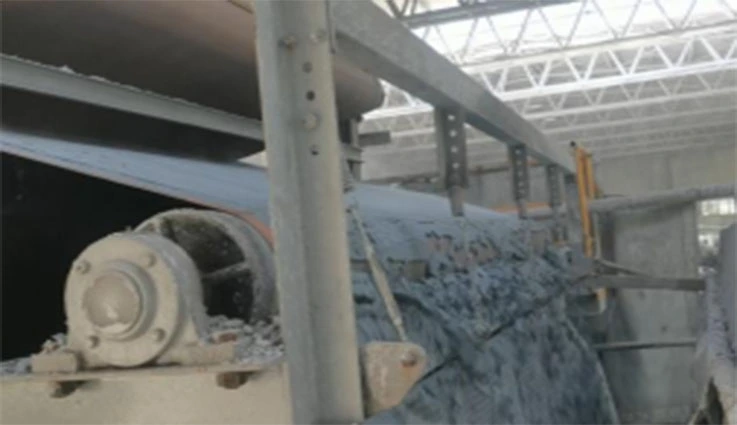

Utilisation du filtre à pression de la ceinture sous vide du site de DUY
